Technická data
Výklopná vrata N 500
Další velikosti a varianty výbavy si prosím vyhledejte
v brožurách výrobků a montážních údajích.
Vysvětlivky rozměrů
Rozměry v mm

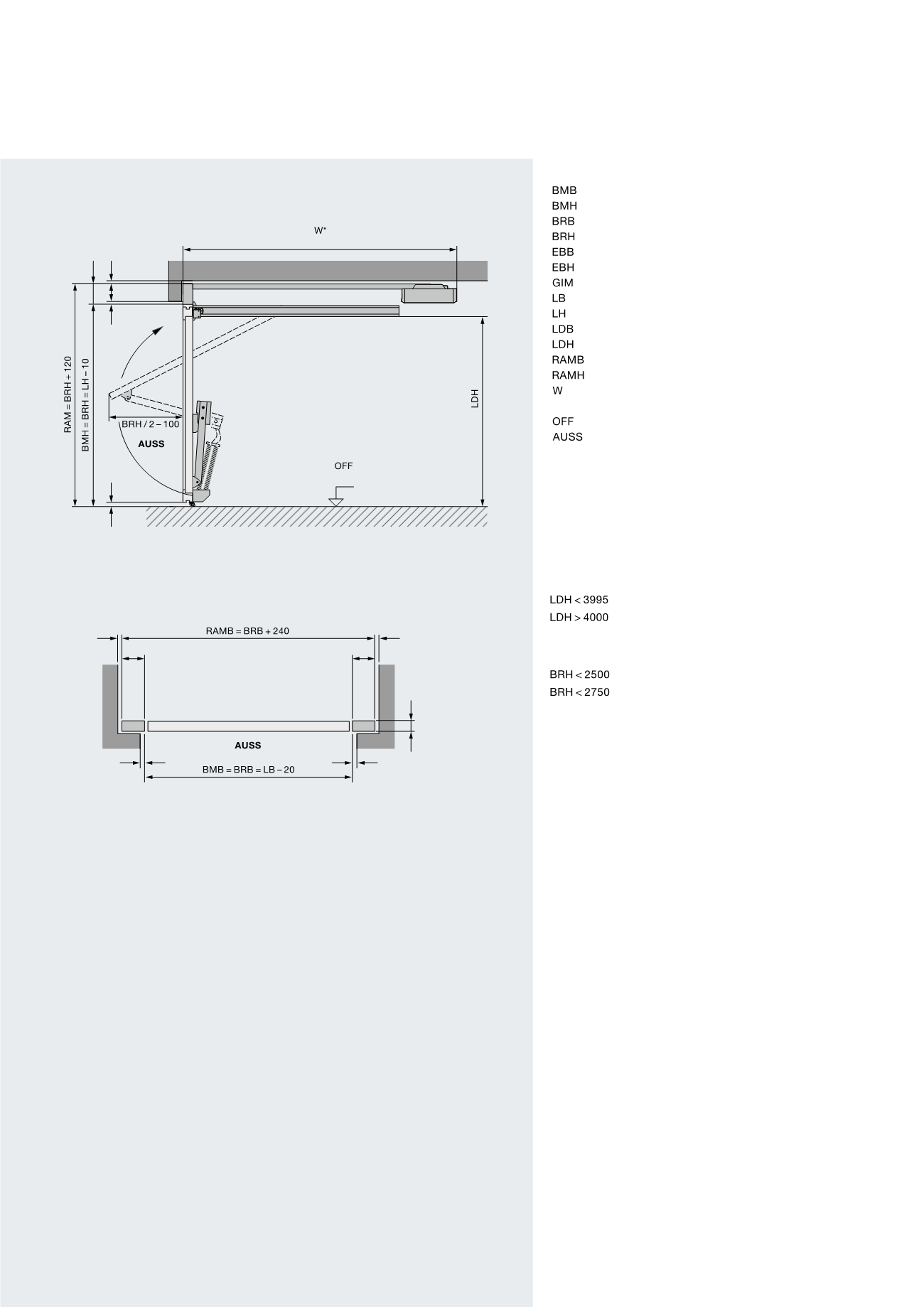

Svislý řez
Montáž za otvorem
Vodorovný řez
Montáž za otvorem
Objednací rozměr, šířka
Objednací rozměr, výška
Doporučený stavební rozměr, šířka
Doporučený stavební rozměr, výška
Oblast montáže, šířka
Oblast montáže, výška
Vnitřní rozměr garáže
Světlá šířka
Světlá výška
Světlá průjezdná šířka
Světlá průjezdná výška
Vnější rozměr rámu, šířka
Vnější rozměr rámu, výška
Celková hloubka zasunutí kolejnice
pohonu včetně hlavy pohonu
Horní hrana hotové podlahy
Vně
Světlá průjezdná výška LDH
BRH – 130
BRH – 170
Hloubka zasunutí s pohonem W
3200
3450
10
120
10
50
120
120
10
10
60
10
10
Rozsah velikostí
Šířka max.
5000
Výška max.
2750
