Technická data
Výklopná vrata ET 500
Rozměry v mm
Celková délka s pohonem GLA
SupraMatic HT
3200
3450
4125
ITO 400 FU
3840
4840
Potřebný prostor překladu SB*
SupraMatic HT / ITO 400 FU
Montáž za otvorem
100 / 120
s integrovanými dveřmi
100 / 120
s celoplošnou výplní
y = tloušťka celoplošné výplně
y + 100 / y + 120
Montáž v otvoru
120 / 140
s integrovanými dveřmi
120 / 140
s celoplošnou výplní
y = tloušťka celoplošné výplně
y + 120 / y + 140
Světlá výška otvoru LH
2000 – 3000
Světlá průjezdná výška LDH
= BRH – 20
= BRH – 60
s integrovanými dveřmi
= BRH – 70
Montáž lícující s plochou
s rámem zárubně
= BRH + 15
s integrovanými dveřmi
= BRH – 10
Boční potřeba místa SPB*
ET 500 L
min. 140
ET 500 S
min. 250
Světlá šířka otvoru LB
2250 – 6000
Rozsah vychýlení AB u montáže lícující s plochou
ET 500 L
25
ET 500 S
30
Hloubka zárubně ZT-a / ZT-b
ET 500 L
450 / 295
ET 500 S
400 / 245
Upozornění
Další informace najdete v montážních údajích nebo
se zeptejte svého autorizovaného prodejce Hörmann.

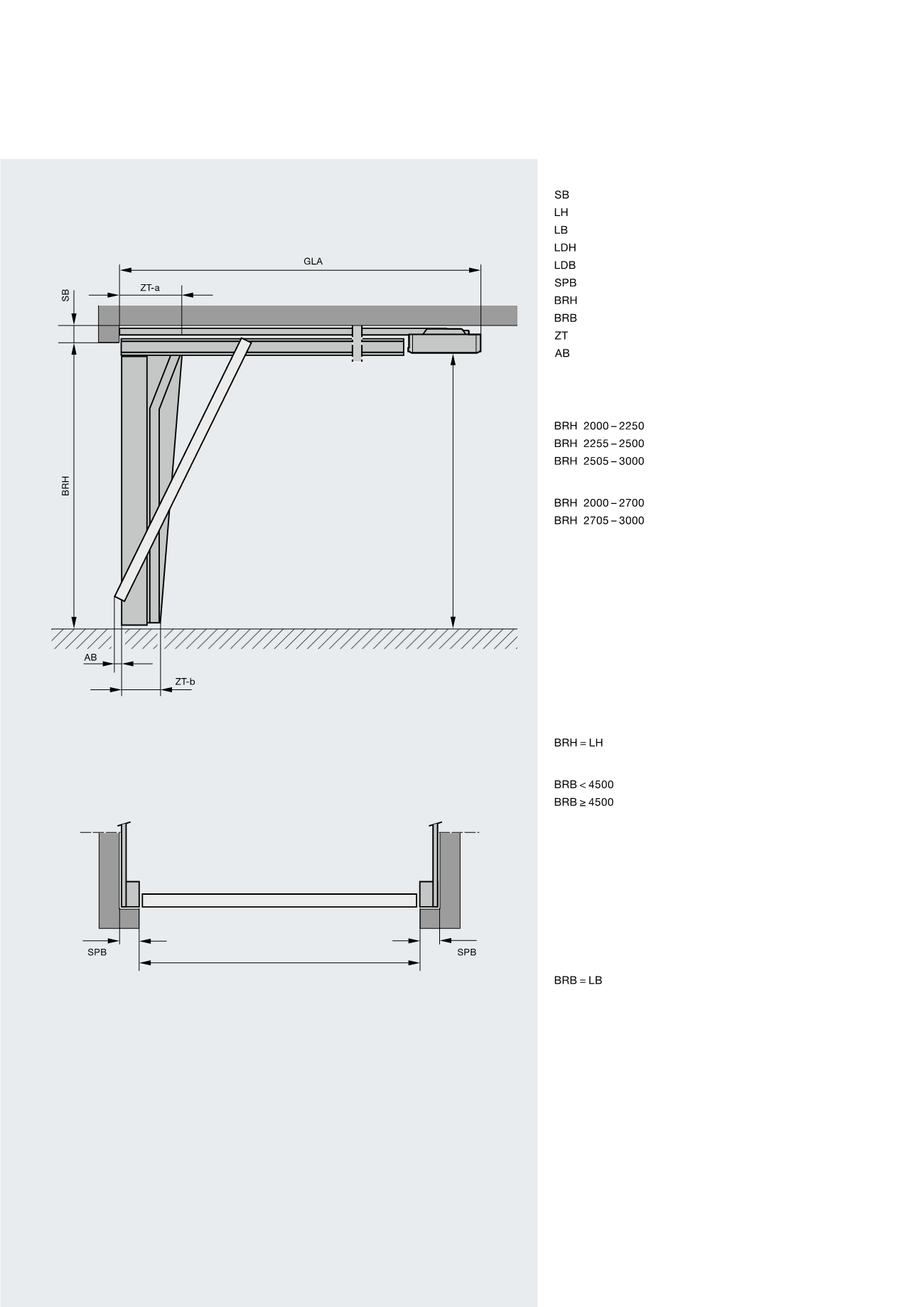

Svislý řez
Montáž za otvorem
Potřebný prostor překladu
Světlá výška otvoru
Světlá šířka otvoru
Světlá průjezdná výška
Světlá průjezdná šířka
Boční potřeba místa
Doporučená stavební výška (objednací rozměr)
Doporučená stavební šířka (objednací rozměr)
Hloubka zárubně
Rozsah vychýlení
Vysvětlivky rozměrů
LDH
BRB
* Pro montážní situace bez překladu a / nebo bočních
dorazů je možné dodat volitelný rám zárubně.
Vodorovný řez
Montáž za otvorem
