Technická data
Posuvná vrata ST 500
Rozměry v mm
Vysvětlivky rozměrů
Další velikosti a varianty výbavy si prosím
vyhledejte v brožurách výrobků a montážních
údajích.

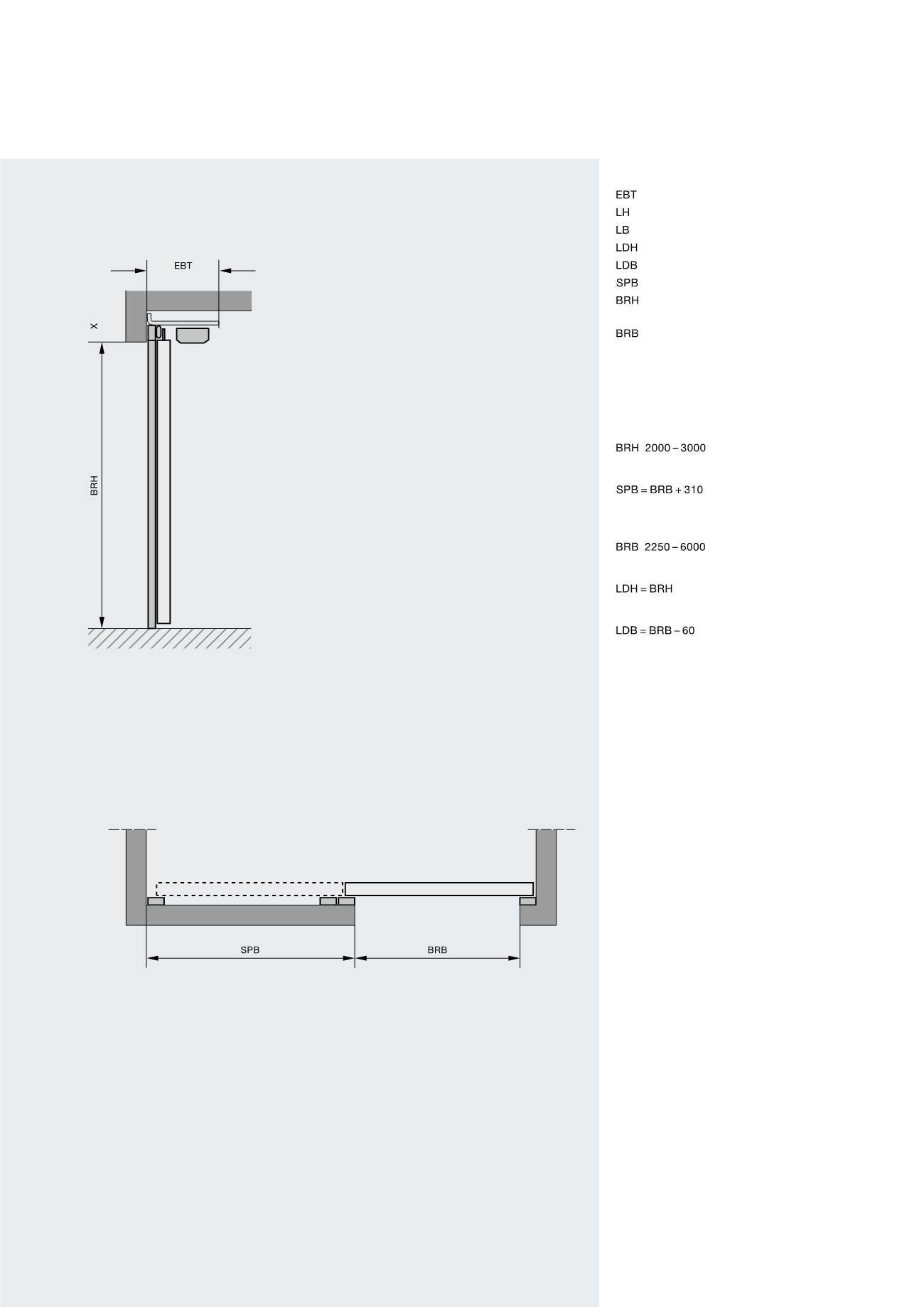

Svislý řez
Montáž za otvorem
Hloubka instalace
Světlá výška otvoru
Světlá šířka otvoru
Světlá průjezdná výška
Světlá průjezdná šířka
Boční potřeba místa
Doporučená stavební výška
(objednací rozměr)
Doporučená stavební šířka
(objednací rozměr)
Hloubka instalace EBT
cca 450
Doporučená stavební výška BRH
= světlá výška otvoru LH
Boční potřeba místa SPB
Doporučená stavební šířka
= světlá šířka otvoru LB
Světlá průjezdná výška LDH
Světlá průjezdná šířka LDB
(Světlý průjezd se může měnit podle
montážní situace)
Upozornění
Další informace najdete v montážních údajích
nebo se zeptejte svého autorizovaného
prodejce Hörmann.
Vodorovný řez
Montáž za otvorem
