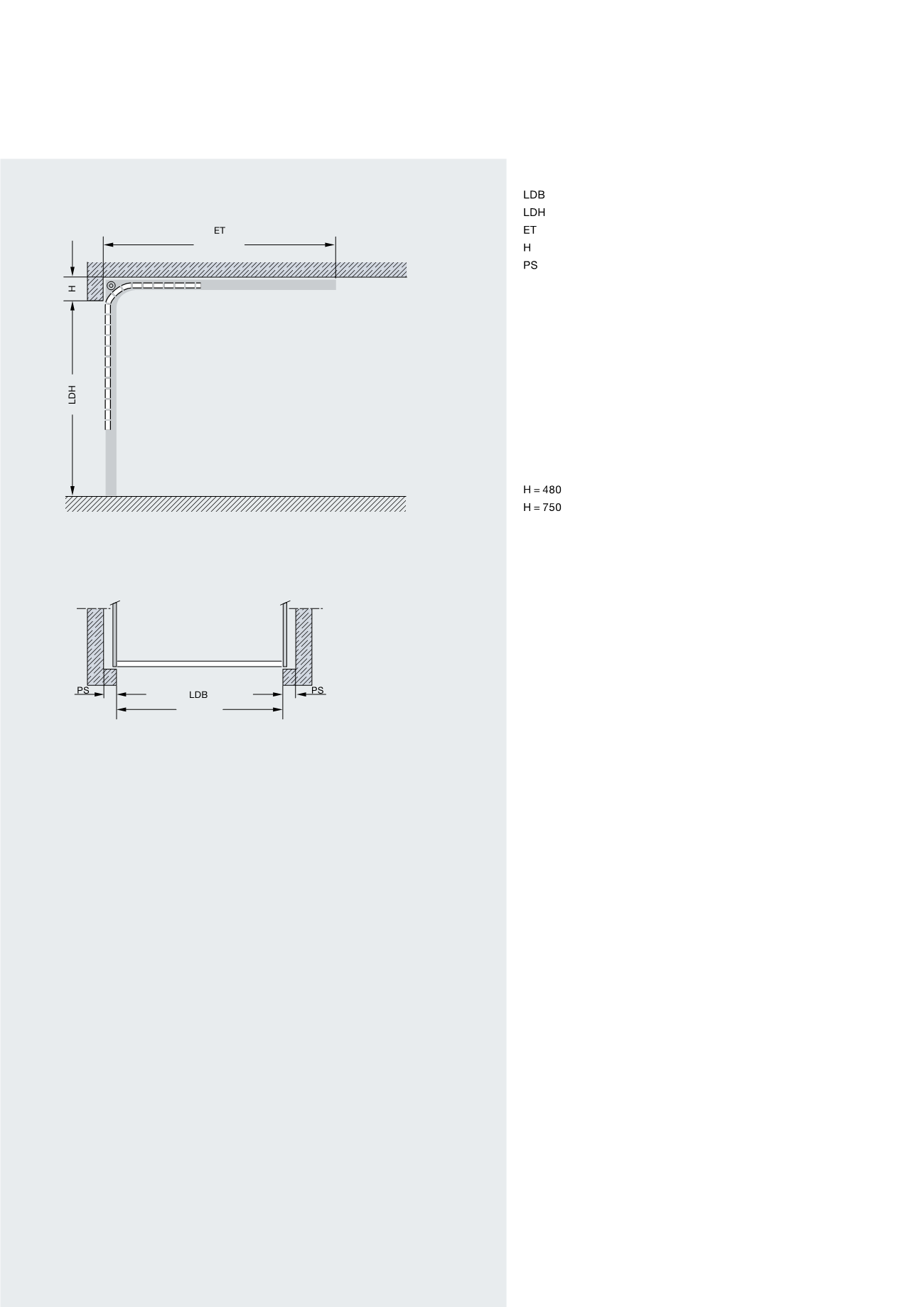

Svislý řez
Technická data
Rychloběžná sekční vrata HS 5015 PU N42
Další velikosti a varianty výbavy si prosím vyhledejte
v brožurách výrobků a montážních údajích.
Rozměry v mm
Světlá průjezdná šířka
Světlá průjezdná výška
Hloubka zasunutí
Potřebný prostor překladu
Boční potřeba místa
Vysvětlivky rozměrů
Rozsah velikostí
Šířka max.
5000
Výška max.
3000
Vodorovný řez
Světlá průjezdná šířka LDB
= šířka vrat
(objednací rozměr)
Světlá průjezdná výška LDH
= výška vrat
(objednací rozměr)
Hloubka instalace ET
> LDH + 520
> LDH + 250
Potřebný prostor překladu H
pro plnou průjezdnou výšku
480 – 750
Boční potřeba místa PS
strana ložiska
365
strana pohonu
535
