Další informace najdete v montážních údajích
nebo se zeptejte svého autorizovaného
prodejce Hörmann.
Druhy kování
Normální kování
Kování pro nízký překlad
Objednací rozměry
Světlá průchozí šířka
Světlá průchozí výška
Světlý rozměr zárubně
Výška rastru
Celková délka pohonu
Výška stropu
Kování N:
s ruční obsluhou ≥ RM + 220 mm
s pohonem ≥ RM + 235 mm
s pohonem a
ThermoFrame ≥ RM + 255 mm
Kování L:
s ruční obsluhou ≥ RM + 125 mm
s pohonem ≥ RM + 125 mm
s pohonem a
ThermoFrame ≥ RM + 145 mm
Kování N:
s ruční obsluhou = RM – 160 mm
s pohonem = RM – 100 mm
Kování L:
s ruční obsluhou = RM – 160 mm
s pohonem = RM – 160 mm
Vnitřní rozměr garáže
Hloubka zasunutí
Horní hrana hotové podlahy
Montáž s ThermoFrame
Montáž s ThermoFrame
LDB = LZ – 12 mm
Montáž s ThermoFrame a krytem zárubně
LDB = LZ – 15 mm
Upozornění
Výška otvoru nesmí být menší než objednací rozměr
vrat (RM), protože jinak by nebylo možné otevírat
integrované dveře.
Kování L
Kování N

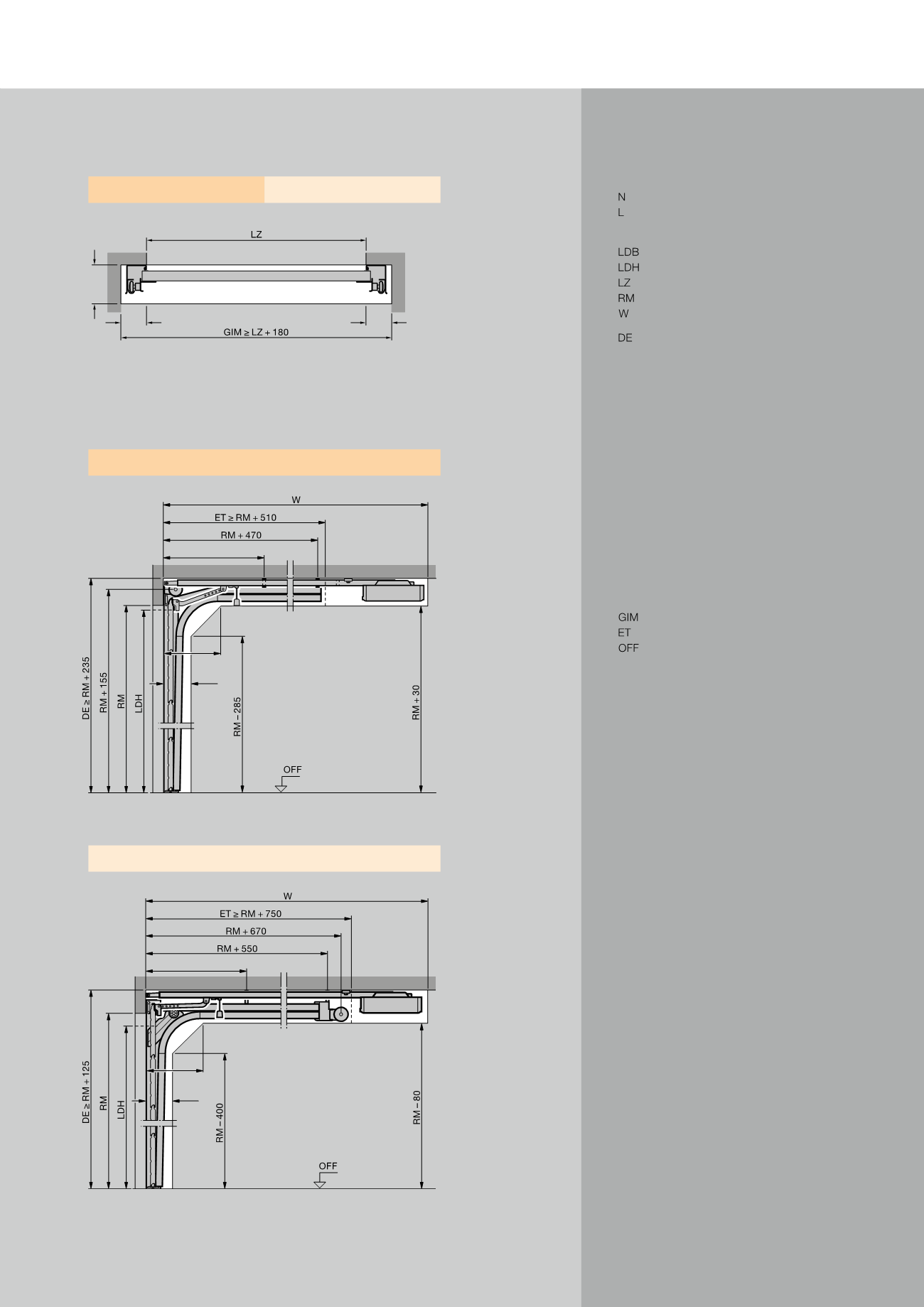

Svislé řezy
Kování N
Kování L
Vodorovný řez
Uvnitř
Uvnitř
Uvnitř
Vysvětlivky
Rozměry v mm
1000
1000
490
490
175
175
≥ 90
≥ 90
175
85
