Kování BZ
Kování BL
s překladem
Celková délka pohonů (W)
Kování BZ Kování BL
Vrata s pohonem
Výška vrat max.
2125 (K)
3272
3272
2375 (M)
3522
3522
2625 (L)
4197
3000 (L)
4197
Montáž s clonou lícující s plochou
Kolejnice pohonu
Krátká kolejnice
Střední kolejnice
Dlouhá kolejnice
Druhy kování
Kování s tažnými pružinami
Normální kování
Kování pro nízký překlad
Výškově vedené kování vodicí kolejnice
Kování s tažnými pružinami a clonou lícující
s plochou
Kování pro nízký překlad s clonou lícující
s plochou
Objednací rozměry
Světlý rozměr zárubně
Výška rastru
Vnější rozměr rámu (u clony lícující s plochou)
min. = RM + 190 mm
max. = RM + výška lamely vrat
Celková délka pohonu
Konečný světlý rozměr
Výška stropu
Upozornění: U vrat v tmavých barvách
obrácených ke slunci by měl být pohon
nainstalován o
40 mm výše
Světlá průjezdná výška
viz tabulka na straně 80
Vnitřní rozměr garáže
Hloubka zasunutí
Křídlo vrat
Výška clony
Výška vodicí kolejnice
Stropní zavěšení, uprostřed
Stropní zavěšení, vzadu
Horní hrana hotové podlahy
Upozornění
Před montáží sekčních vrat musejí být dokončeny práce na
vratovém otvoru a podlaze garáže. Volný prostor pro
montáž vrat je třeba bezpodmínečně udržovat bez
napájecích vedení, topných ventilátorů atd.

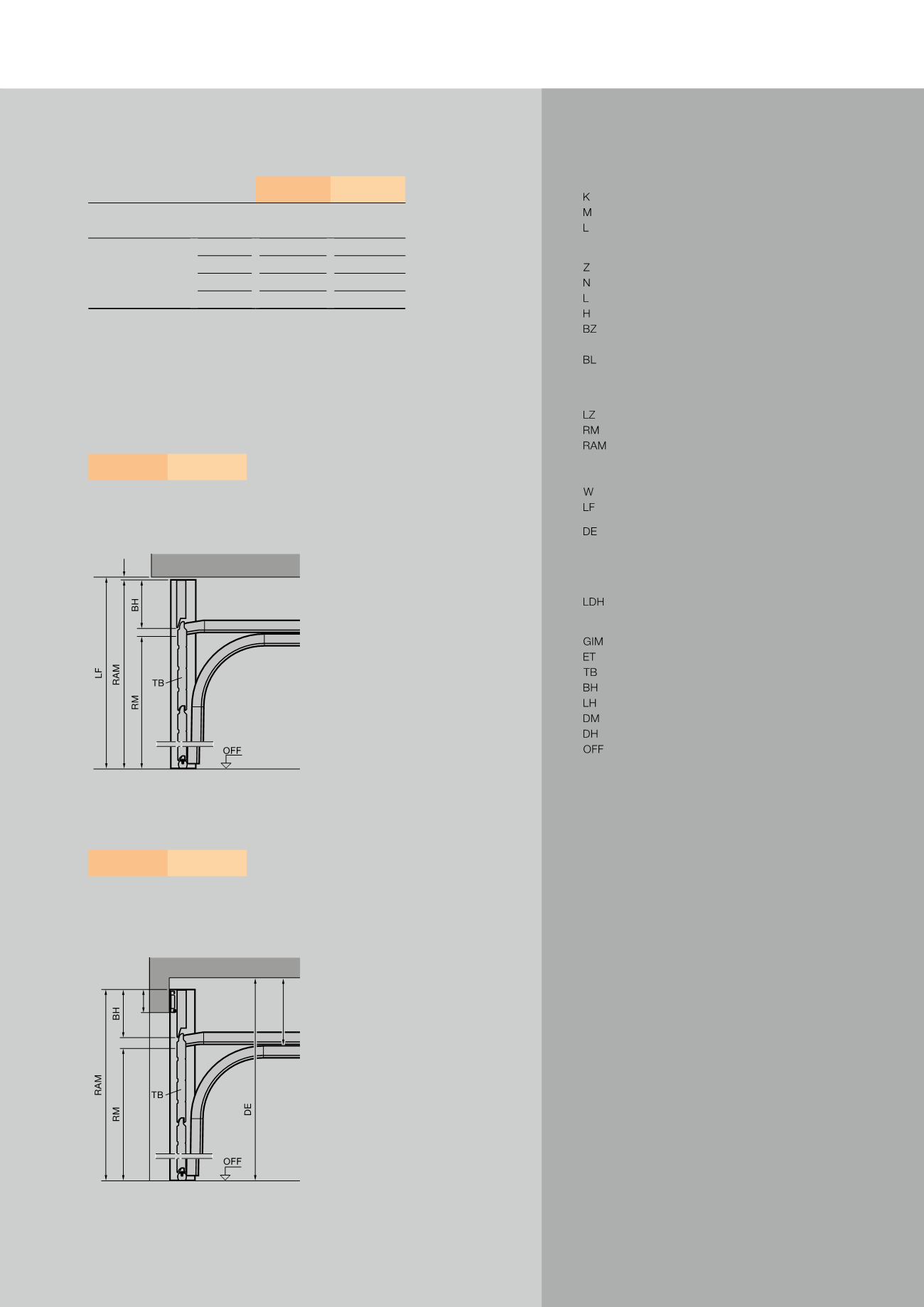

Svislé řezy
Kování BZ
Kování BL
bez překladu
Vysvětlivky
Rozměry v mm
95
max.
600
10
Další informace najdete v montážních údajích nebo
se zeptejte svého autorizovaného prodejce
Hörmann.
