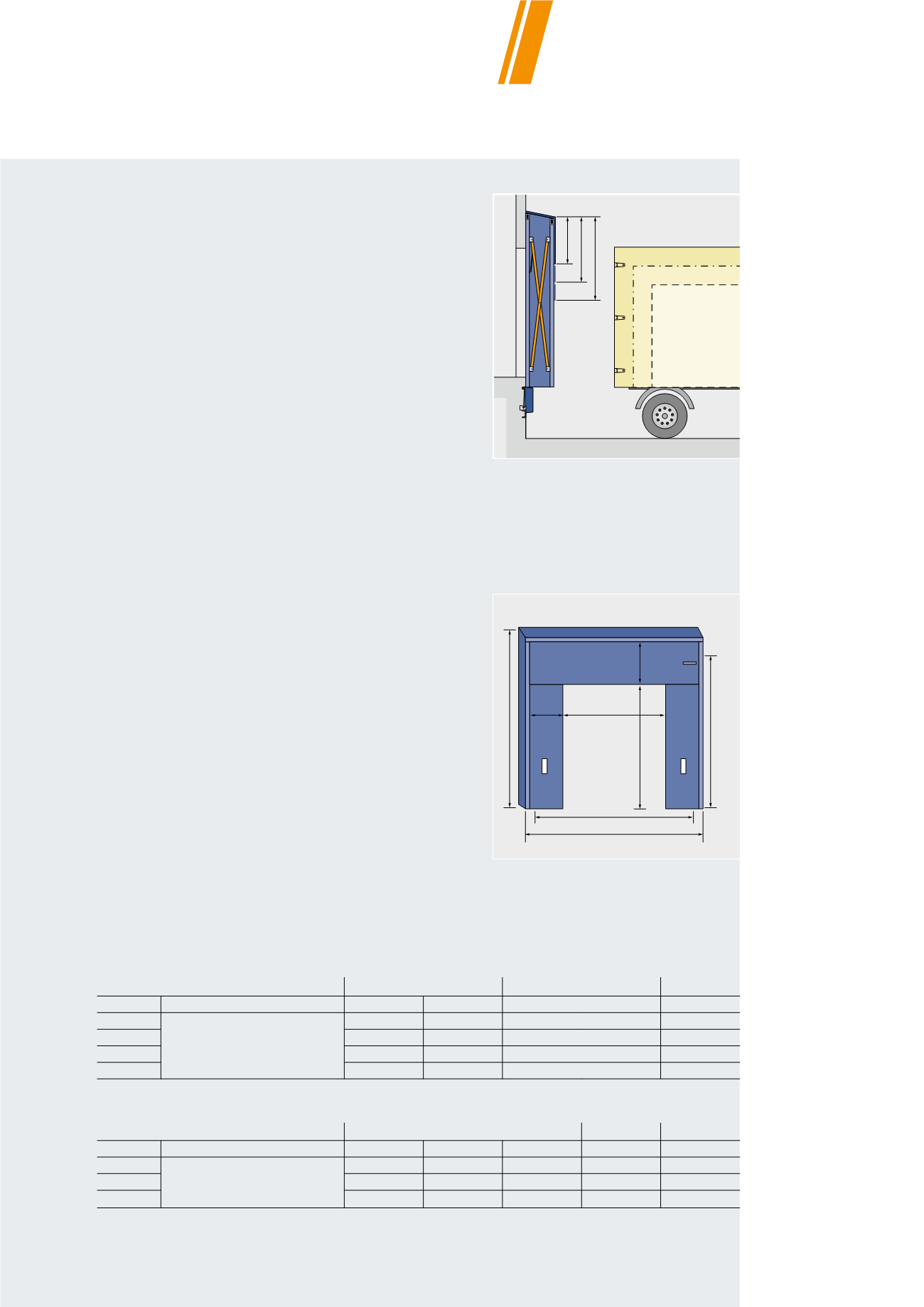

Plachtové těsnící límce vrat
Rozměry určuje nákladní automobil
B
Šířka
B1
Postranní plachta
B2
Přední otvor
BT
Šířka otvoru vrat
H
Výška
H1
Horní plachta
H2
Přední otvor
HT
Výška otvoru vrat
Přizpůsobte výšku
horní plachty výšce
vozidla. Optimálně:
překrytí 150 mm.
A
A B
B
C
C
B2
B1
H
H1
HT =H– 100
H2
B
BT =B– 200 mm
Tip pro praxi od firmy Hörmann
Nástřihy horní plachty snižují zatížení
při přistavování.
Ptejte se:
• Jak vysoká je nakládací rampa?
• Jak široká a jak vysoká jsou přistavovaná vozidla?
• Musí být nákladní vozidla různých velikostí nakládána
na téže nakládací stanici?
• Jaké zboží je nakládáno?
Pomocí níže uvedené tabulky pečlivě určete
potřebný rozměr předního otvoru. Jen tak dosáhnete
optimálního utěsnění.
V ideálním případě je těsnící límec vrat o 850 mm
vyšší a o 1000 mm širší než nákladní automobil.
Dlouhá horní plachta zaručuje i u menších nákladních
automobilů ještě dobré utěsnění. U vysokých vozidel
však visí v nakládacím otvoru. Ideální je překrytí
cca 150 mm.
Při správné kombinaci šířky plachty a hloubky vyplyne
optimální utěsnění. U těsnících límců vrat Hörmann se
v praxi osvědčila hloubka 500 mm. Na přání zákazníka
dodáváme i těsnící límce vrat o hloubce 600 mm,
typ DS dokonce s hloubkou 900 mm, která je ideální
např. u mechanických nakládacích můstků MRS, které
se montují před rampou.
Standardní šířky: 3350 / 3500 mm
Standardní výšky: 3500 / 3750 mm
(model na vozovku vysoký 4500 mm)
Pro montáž těsnícího límce vrat smí mít vratový otvor
následující maximální rozměry:
Šířka vrat = šířka těsnícího límce vrat – 200 mm
Výška vrat = výška těsnícího límce vrat – 100 mm
B šířka těsnícího límce vrat
DS
DT
DDF
B 1 postranní plachta
600
700
650
600
3300
B 2 přední otvor
–
–
–
2100
3350
2150
1950
2050
–
3400
–
–
–
2200
3500
2300
2100
2200
–
Šířka předního otvoru = šířka těsnícího límce vrat – (2 × šířka postranních plachet)
H vysoký těsnící límec vrat
DS / DT
DT
DDF
H 1 horní plachta
900
1000
1200
1350
1000
3500
H 2 přední otvor
2500
2400
2200
2050
2450
3750
2750
2650
2450
2300
–
4500*
3500
3400
3200
3050
–
Výška předního otvoru = výška těsnícího límce vrat – výška horní plachty – 100 (odvodnění)
* Model na vozovku
veškeré rozměry v mm
