Hydraulické nakládací můstky

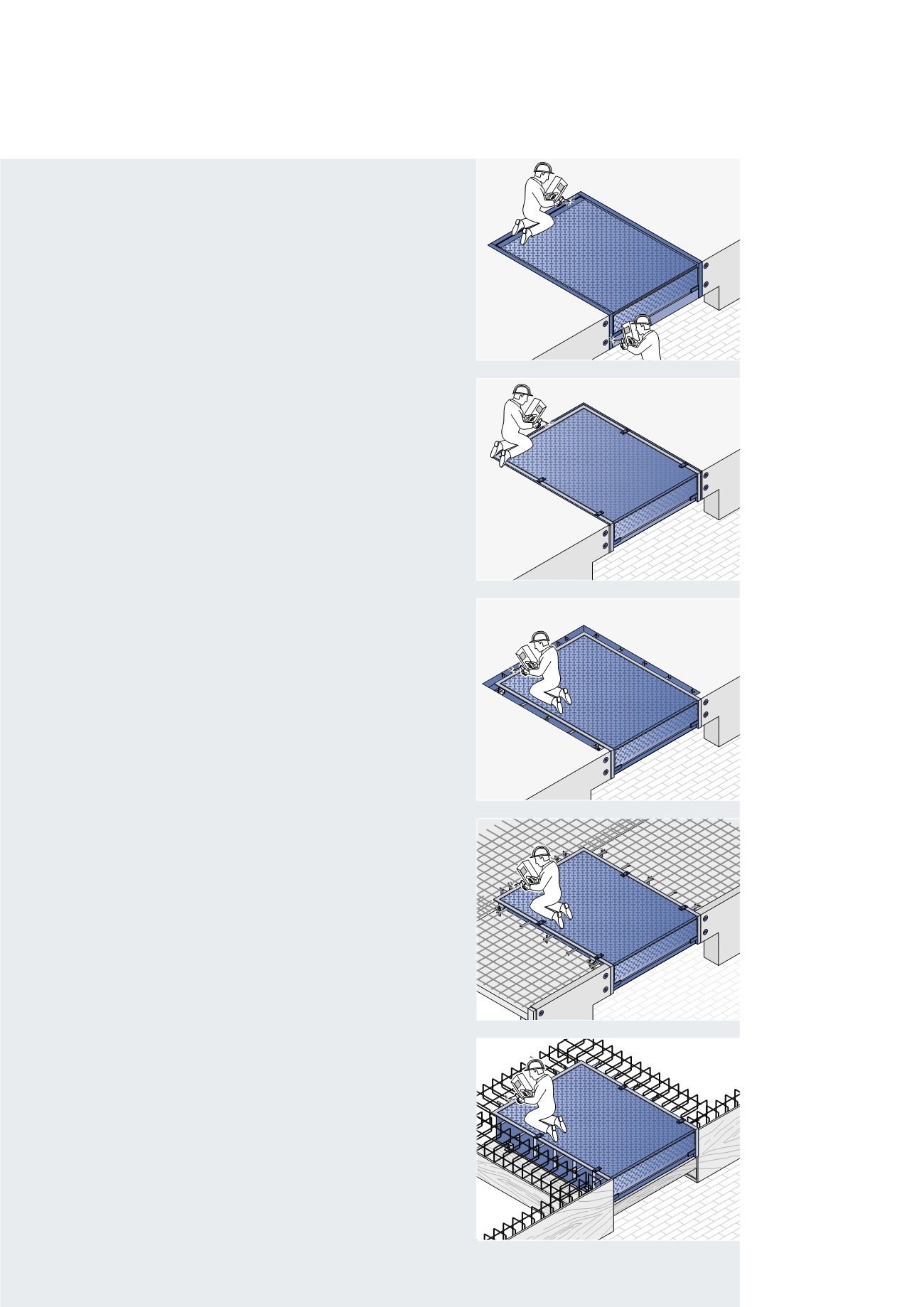

Varianty montáže v hale
Svaření vzadu a vpředu
Nakládací můstek se usazuje do existujícího otvoru
v betonu opatřeného již okrajovými úhelníky. Tato varianta
montáže je vhodná i pro renovaci nakládací stanice.
Třístranné přivaření
k předběžnému rámu
U této varianty montáže se během fáze stavby zalije tak
zvaný předběžný rám, ke kterému se nakládací můstek
později třístranně přivaří. Základní rám nakládacího
můstku je k tomu účelu opatřen okrajovým úhelníkem,
díky tomu lze nakládací můstek jednoduše zavěsit
do předběžného rámu.
Zalití do jámy se zalévací mezerou
Existuje řada metod zalití nakládacího můstku. Jednou
z nich je montáž do jámy s odlévací mezerou. Mezera
by neměla být příliš úzká, aby bylo bez problémů možné
dostatečně stabilní ukotvení, především v oblasti závěsů.
S návaznou výztuží lze dosáhnout dostatečného,
statického spojení se sousedícími betonovými plochami.
Zalití s prefabrikovanými
betonovými díly
Při výstavbě haly s mnoha nakládacími stanicemi
je použití prefabrikovaných betonových dílů běžnou
praxí. Nakládací můstky Hörmann HLS 2 a HTL 2
mohou být v tomto případě velmi jednoduše
montovány během fáze výstavby.
Kotvy mohou být před zalitím nakládacího můstku
přivařeny buď k výztuži, nebo k trnům. Vznikne
tak průchozí betonová plocha.
Zalití s nosnou konstrukcí
Montáž nakládacího můstku se provádí pomocí
bednění. Nakládací můstek se k tomu účelu dodává
se zalévacím boxem.
Model do jámy P
Svaření vzadu
a vpředu
Rámový model F
Třístranné přivaření
k předběžnému rámu
Rámový model FR
Zalití do jámy
s odlévací mezerou
Rámový model FR
Zalití s prefabrikova
nými betonovými díly
Skříňový model B
Zalití s nosnou
konstrukcí
