Určení kolejnice pohonu (kování ES a DS)
Šířka vrat (LZ)
Kolejnice pohonu Hloubka zasunutí
(celková délka, pohon
SupraMatic / ProMatic)
≤ 2205
K
3200
≤ 2375
M
3450
≤ 3000
L
4125
≤ 3275
XL
4375
≤ 4750
5500
5725
≤ 6500
7000
7225
Hloubku zasunutí (celkovou délku pohonu) je možno na straně stavby zkrátit
až na délku LZ + 1100 mm.
Je-li hloubka zasunutí (celková délka pohonu) menší než LZ + 1100 mm,
je možno vodicí kolejnici posunout až o 125 mm dozadu.
Vysvětlivky
Výška rastru
(objednací rozměry)
Světlý rozměr zárubně
(objednací rozměry)
Světlá průjezdná výška
Světlá průjezdná šířka
Hloubka zasunutí
(celková délka s pohonem)
Horní hrana hotové podlahy
Doraz na zavírací straně
Doraz na straně zakřivení
Další informace najdete v montážních
údajích nebo se zeptejte svého
autorizovaného prodejce Hörmann.
Rozměry v mm

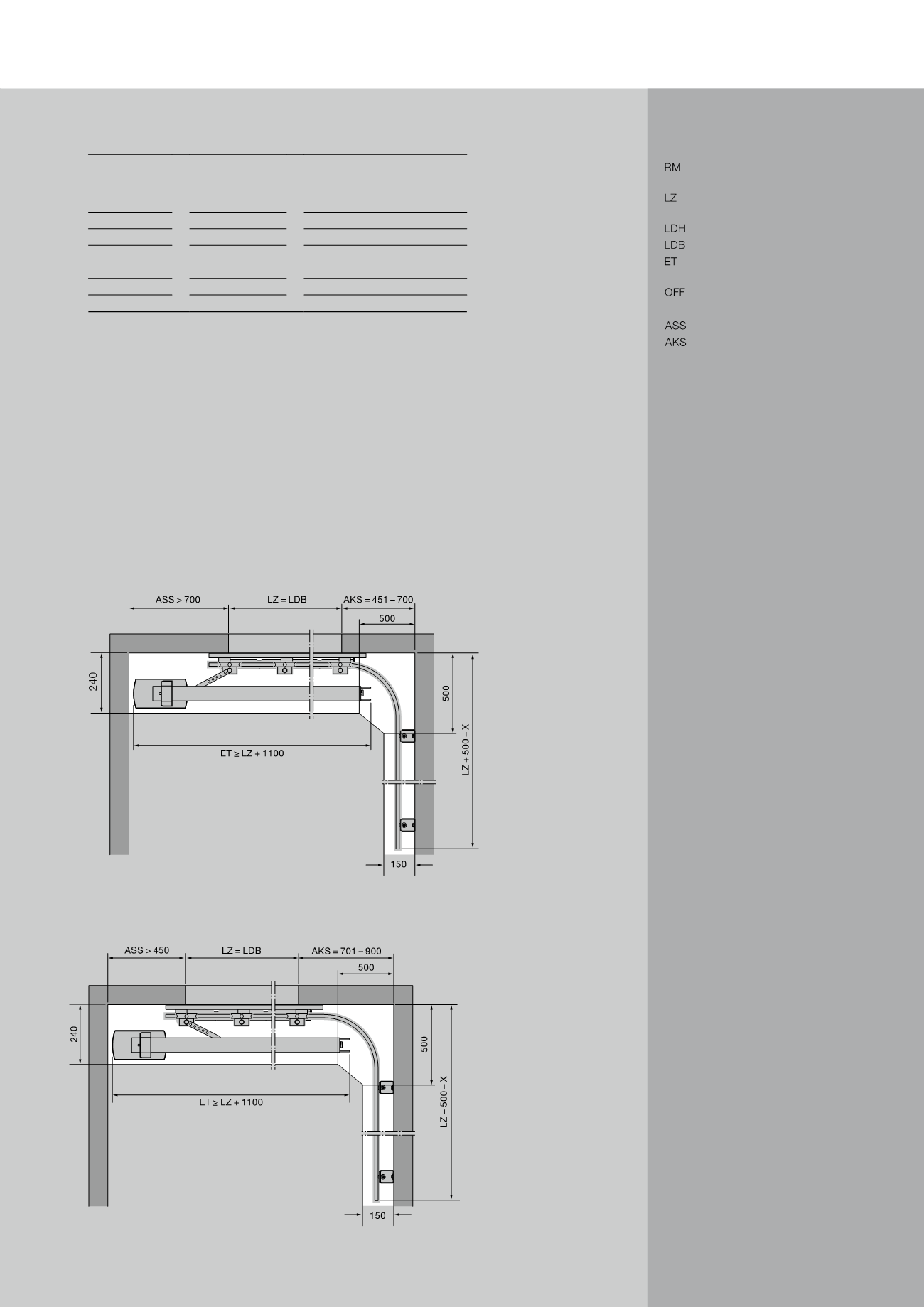

Kování ES (jednoduchá kolejnice, montáž pohonu na strop A)
Kování ES (jednoduchá kolejnice, montáž pohonu na strop B)
