Rozměry v mm

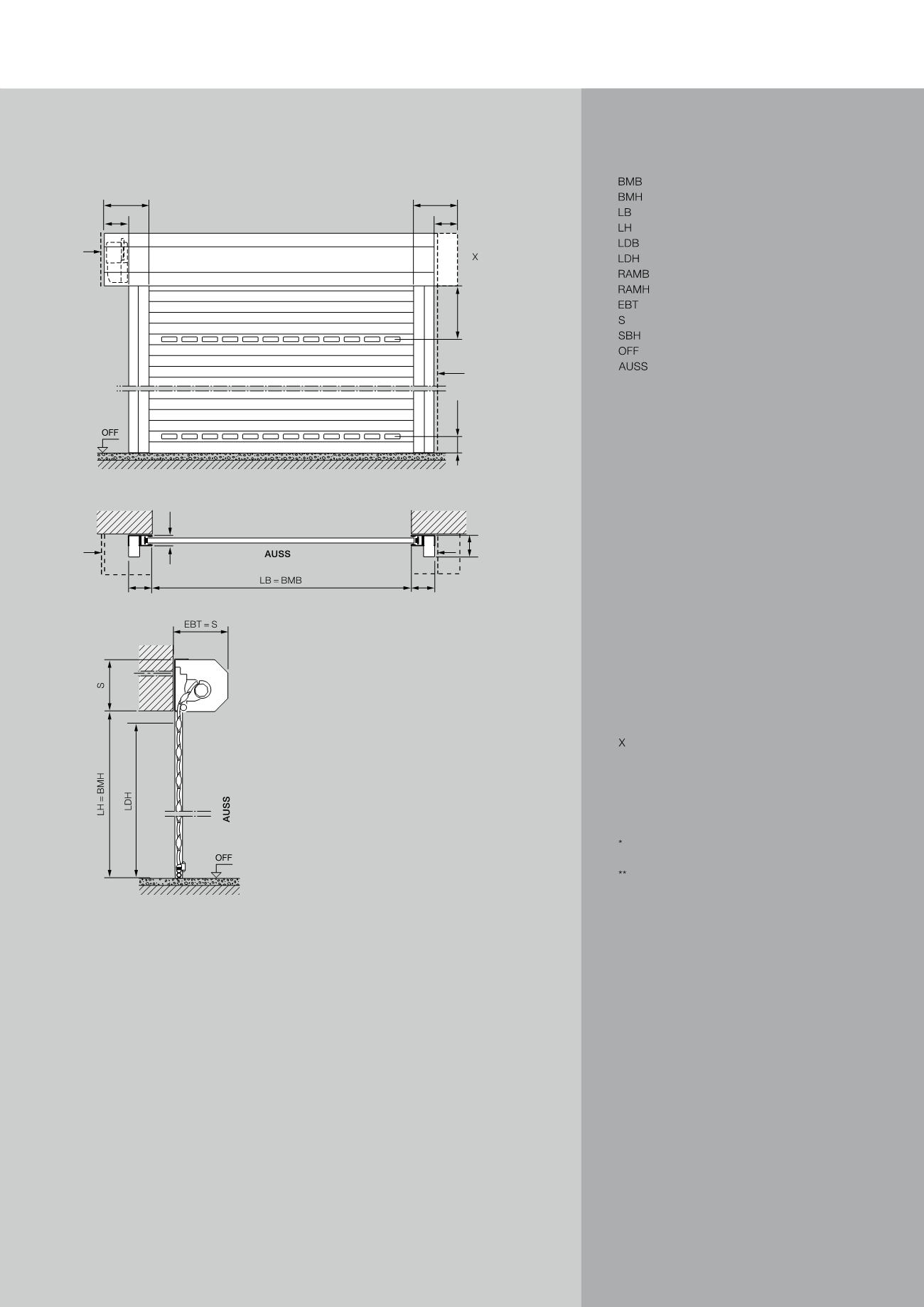

Venkovní rolovací vrata
Montáž před otvorem, pohled ze strany dorazu
Vysvětlivky
Objednací rozměr, šířka
Objednací rozměr, výška
Světlá šířka
Světlá výška
Světlá průjezdná šířka
Světlá průjezdná výška
Vnější rozměr rámu, šířka
Vnější rozměr rámu, výška
Hloubka instalace
Potřebný prostor u překladu
Přídavná clona překladu, výška
Horní hrana hotové podlahy
Vně
Hloubka instalace EBT
do výšky vrat 2300 mm 290 mm
od výšky vrat 2301 mm 335 mm
Potřebný prostor u překladu S /
přídavná clona překladu SBH
do výšky vrat 2300 mm 290 mm
od výšky vrat 2301 mm 335 mm
Světlý průjezd LD
Výška (s pohonem)
LH – 60 mm
Výška (ručně ovládaná)
LH – 125 mm
Šířka
LB
Boční potřeba místa
115 mm
Venkovní rolovací vrata,
strana pohonu
215 mm
Třídy zatížení větrem
do šířky vrat 3000 mm třída 4
do šířky vrat 4500 mm třída 3
do šířky vrat 5000 mm třída 2
Vodotěsnost
třída 2
Obložení venkovních rolovacích vrat
Kromě variabilní polohy pohonu
(standardně vlevo, volitelně vpravo)
s přesahem na straně pohonu obložení
navíjecí hřídele je můžete dostat také
v symetrickém uspořádání.
Pro opticky vyvážený vzhled si můžete
objednat i symetrické obložení pancíře!
min. ve vzdálenosti 5 mm od clony
překladu / vodicí kolejnice
40
110
110
210
100
210*
100*
80
5**
5**
5**
5**
≥ 400
≥ 115
