Upozornění:
Pro optimální chod brány by rozdíl mezi
rozměrem A a B měl být maximálně 40 mm.
Všechna vyobrazení a údaje se vztahují
na standardní kování. Další charakteristiky
výbavy možné.
Všechny rozměry jsou minimální rozměry.

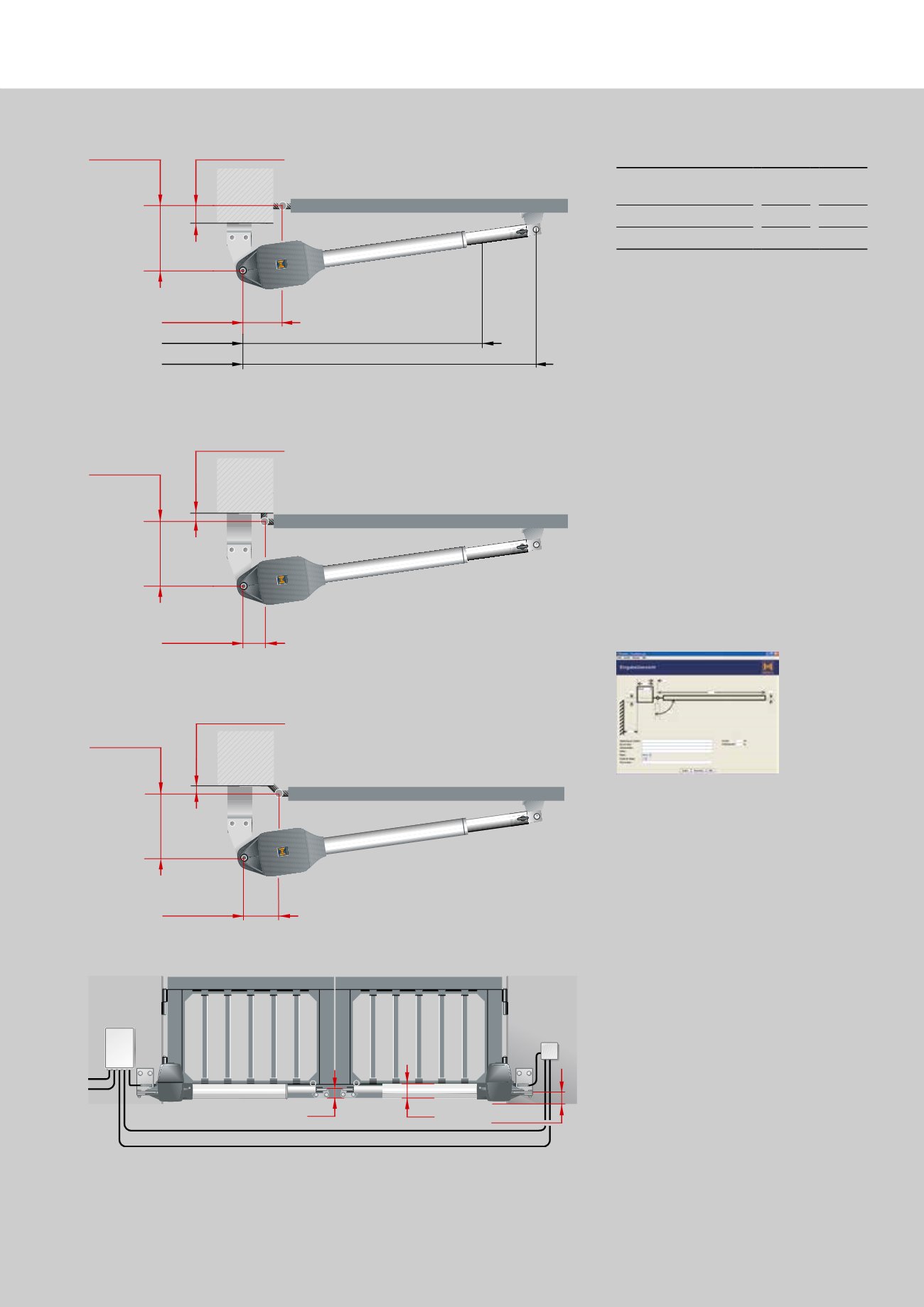

Rozměry v mm
B = 100 – 180
A = min. 100
e = 0 – (–30)
A = min. 100
e = 0 – 150 (P)
e = 0 – 210 (PL)
B = 100 – 180
X
X + zdvih
40
min. 50
70
B = 100 – 180
A = min. 100
e = 0 – (–30)
Pro partnery Hörmann
Formou projekčního programu pro pohony
otočných bran vám společnost Hörmann
poskytuje podporu při plánování a montáži
vašeho pohonu otočných bran. Program
k bezplatnému stažení najdete na fóru
pro prodejce Hörmann.
RotaMatic
Rozměry
x
x +
zdvih
RotaMatic / RotaMatic P
720
1120
RotaMatic PL
820
1320
e vzdálenost bodu otáčení brány
od montážní desky
